Испытательное оборудование

Оборудование предназначено для испытаний образцов труб в тепловой изоляции из пенополиуретана на  прочность при сдвиге в тангенциальном направлении и осевом.

Категория:

Описание

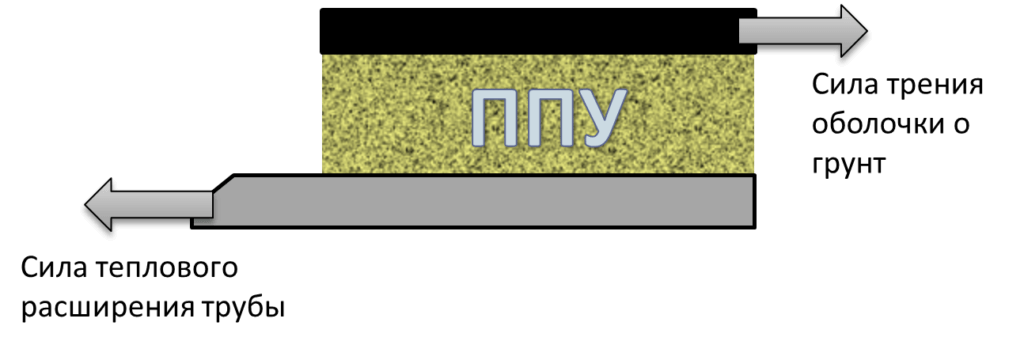

Способность конструкции изолированного трубопровода воспринимать нагрузки, возникающие при тепловом расширении стальной трубы — это основа его безаварийной работы.  Для безаварийной работы трубопровода необходимо, чтобы сила теплового расширения от стальной трубы передавалась через слой ППУ на оболочку, при этом скольжение должно происходить по границе оболочка-грунт.

В случае недостаточной прочности происходит нарушение целостности конструкции, что приводит к неправильной работе компенсаторов, разрушению изоляции стыков и намоканию обширных участков ППУ изоляции и коррозионному разрушению трубопровода.

Испытательное оборудование СЕДНА

Для оценки прочности конструкции труб разработано и аттестовано оборудование, позволяющее имитировать сдвиговые нагрузки и давать количественную оценку прочности.



Установка для испытаний труб на тангенциальный сдвиг

Назначение

Установка предназначена для испытаний образцов труб в тепловой изоляции из пенополиуретана на  прочность при сдвиге в тангенциальном направлении в соответствии с п. 9.19 ГОСТ 30732-2006.  Установка предназначена для проведения испытаний при температуре 23±20С п.9.19  ГОСТ 30732-2006.

Установка для испытаний труб на тангенциальный сдвиг

Нагружающая часть установки состоит из подвижного поворотного кольца 1, установленного на раме 2. Кольцо приводится в движение при помощи винтовых домкратов 3.  Внутри кольца размещается испытуемый образец 4, который при помощи рычагов 5 присоединяется к измерительным тензодатчикам 6, расположенным на кольце.

При проведении испытаний образец неподвижно закрепляется при помощи фланцев в специальном приспособлении 8, исключающим его перемещение. При проведении испытаний на оболочку устанавливают пару рычагов,  после чего к ним  присоединяют измерительные тензодатчики, закрепленные на поворотном кольце.   В процессе испытания, при помощи винтовых домкратов,  поворачивают кольцо. При этом нагрузка передается от кольца через тезодатчики к концам рычага, тем самым создавая в образце напряжение сдвига. После разрушения образца тензодатчики отсоединяют, а рычаги устанавливают на следующий образец. Система управления осуществляет управление работой установки и регистрацию данных получаемых в процессе измерения.

Основные технические характеристики установки

Наименование Ед. изм. Значение
Наружный диаметр стальной трубы мм 108 ÷ 1020
Максимальная длина образца, мм мм 3000
Скорость нагружения мм/мин 25
Точность поддержания скорости нагружения % ±10
Электропитание В 380
Электрическая мощность кВт 15
Габаритные размеры ДхШхВ мм 4825х3628х3035
Масса кг 2800



Установка для испытаний труб на тангенциальный сдвиг

Назначение

Установка предназначена для испытания образцов труб в ППУ изоляции на осевой сдвиг в соответствии с п.9.17 ГОСТ Р 30732-2006.

Установка для испытания труб на осевой сдвиг

Установка  представляет собой вертикальный гидравлический пресс с нижним расположением гидроцилиндра. Установка состоит из рамы, представляющей собой две опорные плиты 1, соединенные четырьмя колоннами 2. Между опорными плитами размещен гидравлический цилиндр 3, соединенный с подвижной плитой 4, на которой размещен образец 5. Для удобства установки образца  предусмотрены направляющие 6 с выкатной тележкой.

При проведении испытаний образец устанавливают на опорный диск, который устанавливается на выкатную тележку, после чего образец вдвигается в установку. Нагружение образца производится при помощи гидравлического цилиндра, скорость перемещения которого регулируется сервоклапаном. Величина нагрузки измеряется при помощи тензодатчика, размещенного между гидроцилиндром и подвижной плитой. При помощи ПК регистрируется величина нагрузки и перемещение подвижной плиты.  Для защиты персонала установка оборудована сетчатыми экранами.

Основные технические характеристики установки

Наименование Характеристика
Диаметр трубопровода , мм 57 – 1020 *
Температура испытания, 0С 23
Максимальное осевое усилие, кН 500
Максимальный наружный диаметр изоляции, мм 1200
Максимальная длина образца, мм 700
Скорость перемещения подвижной плиты, мм/мин 3-25
Электрическая мощность, кВт 10,0
Габаритные размеры ДхШхВ,  мм 3150х1600х2680
Масса, т 5.5

* при τ=0,12МПа
